Bälgkompensator eller expansionsfog

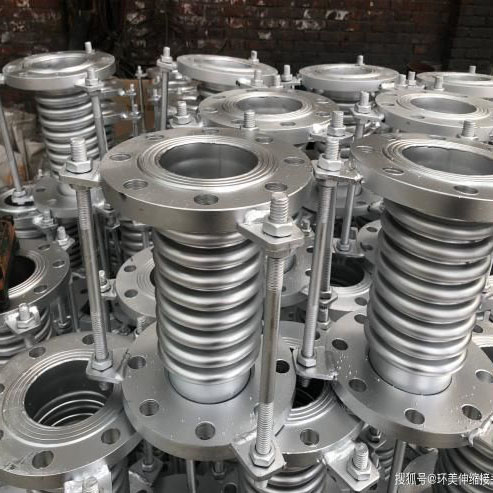

FYL:s bälgkompensatorer (eller expansionsfogar) tillverkas i Kina och är designade för att tillhandahålla omfattande lösningar för termisk expansion, vibration och förskjutningskompensation inom industriella rörsystem. Genom att använda högkvalitativt rostfritt stål och korrosionsbeständiga legeringar, visar dessa komponenter överlägsen förmåga att absorbera axiella, laterala och vinkelförskjutningar, samtidigt som de minskar rörledningsvibrationer och buller.

Skicka förfrågan

Produktbeskrivning

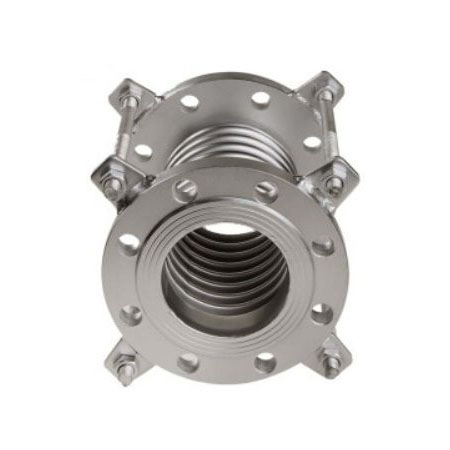

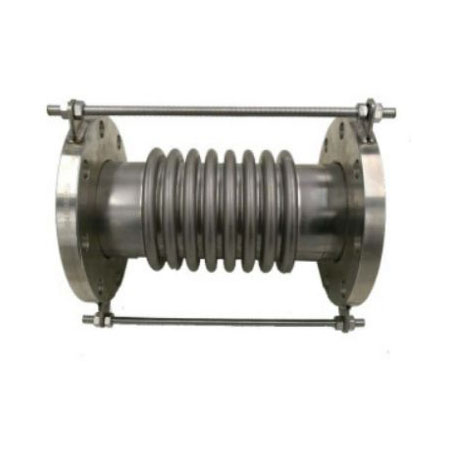

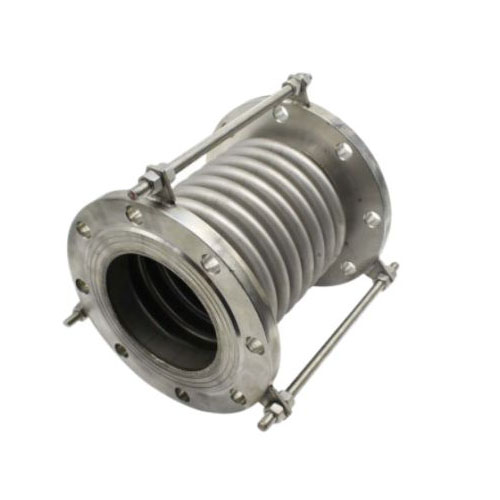

DeFYLserie bälgkompensator (även känd som expansionsfog) är en högpresterande flexibel komponent konstruerad för att mildra termisk expansion, vibrationer och positionsrörelser i industriella rörsystem. Med sin sofistikerade faltningsdesign och premiummaterialval absorberar FYL-bälgkompensatorer effektivt axiella, laterala och vinkelförskjutningar, samtidigt som de isolerar mekaniska krafter och moment från anslutna rör och utrustning – vilket säkerställer driftsstabilitet och förlänger livslängden för hela ditt system.

Kärnproduktfördelar

Överlägsen flexibilitet och kompensationskapacitet:Antar precisionskonstruerade varv (bälg) som ger exceptionell absorption av axiell, lateral och vinkelrörelse. Den optimerade vågformsdesignen säkerställer konsekvent kompensationsprestanda även under extrema temperatur- och tryckfluktuationer, och undviker rördeformation eller skada.

Premiummaterial hållbarhet:Tillverkad av högkvalitativt rostfritt stål, Inconel, Monel och andra korrosionsbeständiga legeringar, skräddarsydda för specifika applikationsscenarier. Materialen uppvisar utmärkt högtemperaturbeständighet, tryckbärande kapacitet och slitstyrka, lämpliga för tuffa arbetsmiljöer såsom petrokemisk industri och kraftgenereringsindustri.

Lågt ljud och stabil drift:Den flexibla strukturen dämpar effektivt rörledningsvibrationer, vilket minskar driftsbuller. Den sömlösa anslutningen med flänsar eller beslag säkerställer inget läckage, och den stabila strukturen förhindrar skakning under drift, vilket bibehåller tyst och pålitlig prestanda.

Enkel installation och universell kompatibilitet:Utrustad med standardiserade flänsar (JDZ/F) och kopplings (JDF/J) gränssnitt, kompatibla med de flesta industriella rörsystem. Den kompakta designen förenklar installation och underhåll på plats, vilket minskar stilleståndstider och arbetskostnader.

Anpassningsbara lösningar:Stöder OEM/ODM-tjänster, med möjligheten att designa och tillverka bälgkompensatorer enligt kundspecifika parametrar (tryck, temperatur, förskjutning, material), för att helt uppfylla personliga projektbehov.

Tekniska parametrar

Följande parametrar täcker standardmodeller för FYL-bälgkompensatorer. För skräddarsydda specifikationer, vänligen kontakta vårt tekniska team.

DN	Våg Antal	Tryck Mpa					Effektiv Filtrering Yta cm2	Yttre Diameter Storlek mm	Längd
		0.25	0.6	1	1.6	2.5			Längd
		Axial kompensationsmängd mm/ styvhet N/mm							Fläns JDZ/F(mm)	Koppling JDF/J(mm)
32	8	25/21	22/26	20/26	18/63	15/98	16	225	160/250	264/280
32	16	50/11	46/14	41/14	36/32	31/47	16	225	244/291	316/321
40	8	25/28	22/44	20/44	18/89	15/106	23	244	164/259	269/289
40	16	50/14	46/22	41/22	36/45	31/55	23	244	230/304	319/334
50	8	25/30	22/51	20/70	18/70	15/138	67	259	172/276	282/306
50	16	50/16	46/26	41/35	36/35	31/70	67	259	240/342	347/372
65	8	33/28	30/35	26/44	22/55	19/68	55	270	215/294	300/322
65	12	42/16	38/22	38/32	34/40	29/50	55	270	260/334	340/362
80	8	40/20	36/26	34/33	28/41	24/54	81	284	240/338	344/366
80	10	53/14	49/17	49/21	43/26	38/33	81	284	270/368	374/390
100	6	45/47	45/60	40/75	35/93	29/117	121	304	235/317	323/345
100	10	76/26	74/32	64/40	57/50	49/63	121	304	305/381	387/409
125	5	48/38	42/47	38/59	34/74	29/92	180	334	282/314	316/342
125	9	85/23	77/29	66/36	58/45	50/56	180	334	382/386	388/414
150	5	49/42	44/50	40/62	34/78	29/97	257	364	282/389	338/367
150	8	79/34	71/43	64/51	54/59	46/65	257	364	356/399	402/427
200	4	52/49	46/55	42/68	38/78	34/111	479	442	280/384	348/372
200	6	73/31	65/44	59/52	53/58	48/78	479	442	340/402	402/426
250	4	72/30	65/34	59/42	52/45	47/55	796	507	315/379	415/379
250	6	108/16	97/21	87/35	79/39	71/47	796	507	393/459	493/399
300	4	72/51	65/55	59/59	52/65	47/71	1105	562	366/427	466/467
300	6	108/32	97/35	87/37	79/41	71/45	1105	562	464/525	564/565
350	4	72/58	65/62	59/67	52/74	47/81	1307	622	397/452	497/492
350	6	108/38	97/41	87/44	79/48	71/47	1307	622	509/564	609/604
400	4	72/54	65/58	59/62	52/68	47/75	1611	700	412/478	512/518
400	6	108/36	97/39	87/43	79/47	71/52	1611	700	522/588	622/628
450	4	108/32	97/35	87/37	79/41	71/45	1972	760	503/498	503/523
450	6	162/20	145/22	131/23	118/25	106/28	1972	760	503/658	603/648
500	4	108/59	97/64	87/68	79/75	71/82	2445	835	431/523	531/554
500	6	162/34	145/37	131/39	118/43	106/48	2445	835	531/655	631/742
600	4	108/74	97/80	87/85	79/94	71/103	3534	980	478/548	578/588
600	6	162/42	145/45	131/49	118/53	106/60	3534	980	658/679	758/781
700	4	108/67	97/72	87/77	79/85	71/95	4717	1110	490	590
700	6	162/42	145/45	131/49	118/53	106/60	4717	1110	690	790
800	4	120/88	108/95	102/102	94/112	82/123	5822	1265	502	602
800	6	183/67	164/72	156/77	144/85	125/93	5822	1265	610	710
900	4	120/84	108/90	102/97	94/107	82/117	7620	1186		689
900	6	183/60	164/65	156/69	144/76	125/84	7620	1186		850
1000	4	120/90	108/98	102/105	94/116		9043	1286		692
1000	6	183/59	164/65	156/71	144/81		9043	1286		855

Applikationsfält

FYL-bälgkompensatorer är allmänt erkända för sin tillförlitlighet och mångsidighet och betjänar ett brett spektrum av industrier och scenarier:

Kraftproduktion:Termiska kraftverk, kärnkraftverk och vattenkraftverk – används i pannsystem, ångledningar och kylvattenledningar för att kompensera för termisk expansion och vibrationer.
Petrokemisk och kemisk industri:Raffinaderier, kemiska anläggningar och naturgasbehandlingsanläggningar – anpassar sig till högtemperatur-, högtrycks- och korrosiva mediarörledningar, vilket säkerställer säker transport av kemikalier och petroleumprodukter.
Water Conservancy & Avloppsrening:Vattenförsörjning och dräneringssystem, avloppsreningsverk och vattenskyddsprojekt – motstår korrosion från avloppsvatten och grundvatten och tar emot sättning och förskjutning av rörledningar.

Stadsbyggnad och VVS:Centralvärmesystem, luftkonditioneringsrörledningar och kommunala ledningsnät – minskar vibrationsljud och kompenserar för termisk expansion i bostads- och kommersiella byggnader.

Livsmedels- och läkemedelsindustrin:Uppfyller hygienstandarder, lämpliga för rörledningar som transporterar livsmedelsråvaror, läkemedel och drycker – vilket säkerställer ingen kontaminering och stabil drift.

Marine & Offshore:Skeppsbyggnad och offshoreplattformar – motstår saltvattenkorrosion och anpassar sig till skrovdeformation och marina vibrationer.
