Vilka är klassificeringarna av grindventiler?

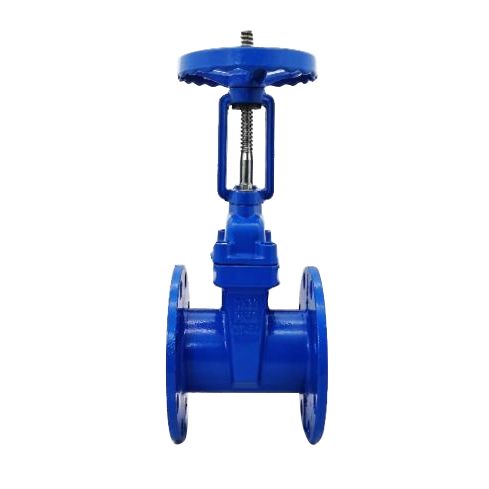

Om klassificerad av ventilstam,grindventilerkan delas upp i stigande stamgrindventiler och dolda stamgrindventiler. Den trapezoidala tråden i ventilstammen för den stigande stamgrindventilen placeras utanför ventilkroppen, belägen på den övre delen av ventilstammen. Genom att rotera ventilstammuttern driver ventilstammen grindskivan att stiga och falla synkront för att inse ventilens öppning och stängning. Eftersom ventilstammuttern är utanför kroppshåligheten är den gynnsam för smörjning, och öppnings- och stängningstillståndet är intuitivt och uppenbart, så den används ofta. I hårda miljöer är emellertid de exponerade trådarna på ventilstammen mottagliga för skador och korrosion och påverkar till och med drift.

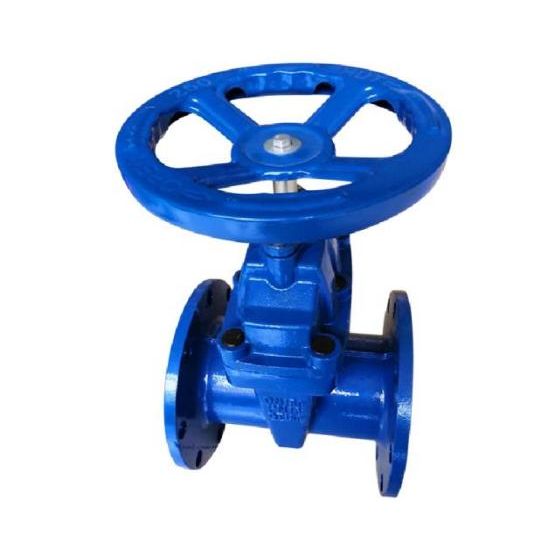

Den dolda stamgrindventilen kallas också en roterande stamgrindventil. Ventilstammuttern placeras i ventilkroppen, i direkt kontakt med mediet och är ofta fixerad på grindskivan. Ventilstammuttern driver grindskivan för att röra sig upp och ner för att slutföra öppningen och stängningen genom ventilstammens rotation. Vanligtvis finns det en trapesformad tråd längst ner på ventilstammen. Genom tråden längst ner på ventilen och styrspåret på ventilskivan omvandlas rotationsrörelsen till linjär rörelse, det vill säga driftmomentet omvandlas till drift. Eftersom den trapezoidala tråden som används för transmission är belägen i ventilkroppen är den mottaglig för medelhög korrosion och kan inte smörjas. Öppningsgraden kan inte observeras direkt och en indikatorenhet krävs.

Om klassificeras efter struktur,grindventilerkan delas upp i två typer: kilgrindventiler och parallella grindventiler. Tätningsytan på den plana grindventilen är parallell med den vertikala mittlinjen, så tätningsytorna på ventilkroppen och grindplattan är också parallella med varandra. Den vanligaste typen av grindventil är den dubbla skivtypen. För att göra ventilkroppen och grindplattan har en nära kontakt mellan de två tätningsytorna vid stängning, används ofta en dubbelsidig tryckkil mellan de två grindplattorna. De flesta av dem används på lågtrycksrörledningar som små rörledningar. Det finns också parallella grindventiler med enstaka grindar, men de är sällsynta.

Tätningsytan på kilgrindventilen är i en viss vinkel mot den vertikala mittlinjen, och det är en grindventil med två kilformade tätningsytor. Porten till kilgrindventilen finns i enstaka och dubbla grindar. Fördelen med den dubbla grindtypen är att noggrannhetskravet för tätningsytvinkeln är låg, temperaturförändringen är inte lätt att kile porten och slitaget på tätningsytan kan kompenseras genom att tillsätta packningar. Nackdelen är att strukturen är komplicerad och det är lätt att hålla sig i viskösa medier. Ännu viktigare är att grindplattan är lätt att falla av efter att de övre och nedre bafflarna har korroderats i många år.

Dessutom finns det andra olika sätt att klassificera:

Enligt olika standarder: National Standard Gate Valve, American Standard Gate Valve, German Standard Gate Valve, Japanese Standard Gate Valve.

Enligt anslutningsmetoden: flänsgrindventil, svetsad grindventil, gängad grindventil (också uppdelad i intern tråd och extern tråd).

Enligt trycknivån: Högtrycksgrindventil, låg (medium) tryckgrindventil.

Enligt körmetoden: Electric Gate Valve,pneumatisk grindventil, Manuell grindventil.

Enligt materialklassificeringen: rostfritt stålgrindventil, smidd stålgrindventil, gjutstålgrindventil, kolstålgrindventil, gjutjärnsventil, koppargrindventil (också uppdelad i bronsgrindventil, mässingsportventil), keramisk grindventil, plastgrindventil.
