Hur man mäter fjärilsventiler

Fjärilsventileranvänds ofta i industriella och inhemska tillämpningar för att reglera vätskeflödet. Att mäta en fjärilsventil korrekt är avgörande för att säkerställa korrekt installation, kompatibilitet med rörsystem och optimal prestanda. Här är en steg-för-steg-guide för att mäta fjärilsventiler:

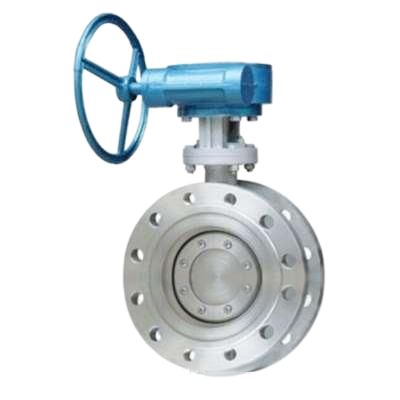

1. Förstå komponenterna att mäta

Innan du mäter, bekanta dig med de delar av en fjärilsventil som kräver dimensionering:

- Ventilkropp: det huvudsakliga huset som innehåller skivan och sätet.

- Skiva: Den cirkulära plattan som roterar för att styra vätskeflödet.

- Seat: Tätningsytan mellan skivan och ventilkroppen.

- Stam: Axeln ansluten till skivan, som överför rörelse från ställdonet.

- Flänsar: Anslutningspunkterna mellan ventilen och rörledningen.

2. Verktyg du behöver

- Mätband eller bromsok

- Referensspecifikationer eller datablad

- Rörstorleksmätare (valfritt)

3. Steg för att mäta aFjärilsventil

a) Bestäm ventilstorlek

- Nominell diameter (DN): Mät rörets inre diameter att ventilen kommer att installeras i. Ventilens storlek ska matcha rörets nominella diameter.

- Ventilborrning: Mät ventilens inre diameter när den är helt öppen för att säkerställa att den matchar rörborrningen.

b) Mät ansikte mot ansikte

-Ansikte mellan ansikte-till-ansikte: Mät avståndet mellan de två flänsarna (eller ändarna) på ventilkroppen. Detta är kritiskt för att säkerställa att ventilen passar in i rörledningssystemet.

c) Mät flänsdimensioner

- Mät flänsens yttre diameter (OD).

- Kontrollera bultcirkeldiametern (BCD): Diametern på cirkeln som bildas av bulthålens mittpunkter.

- Räkna och mät bulthålen: Kontrollera antalet hål och deras diameter.

d) Mät ventilskivan

- Mät diametern på ventilskivan. Se till att den inte stör rörets inre diameter eller beslag när den öppnas helt.

e) Kontrollera stamlängd och diameter

- Mät längden på ventilstammen för att bekräfta att den passar din ställdon eller hanterar krav.

- Mät stamdiametern för att säkerställa kompatibilitet med ställdon eller manuella operatörer.

f) Kontrollera om det är godkännande

- Hantera eller ställdonavstånd: Om ventilen använder en spak eller ställdon, mät det avstånd som krävs runt stammen för att använda den fritt.

4. Viktiga överväganden

a) Standarder och specifikationer

Fjärilsventiler tillverkas enligt specifika standarder som ANSI, DIN eller JIS. Se till att mätningarna uppfyller standarden som är relevant för din region eller applikation.

b) tryckbetyg

Kontrollera ventilens tryckklass (t.ex. PN10, PN16) för att säkerställa att den uppfyller systemets driftstryckkrav.

c) Materialkompatibilitet

Även om det inte är en direkt mätning, är det viktigt att säkerställa ventilmaterialet (t.ex. rostfritt stål, duktilt järn) med vätskan som hanteras.

d) Seat and Seal Inspection

Kontrollera ventilsätets dimensioner och tätningsytor för slitage eller skador. Se till att sätesdiametern matchar skivdimensionerna för en korrekt tätning.

5. Använda tillverkarens datablad

Många fjärilsventiler har detaljerade tekniska datablad. Kontrollera dina mätningar med databladet för att bekräfta ventilen uppfyller dina systemkrav.

Slutsats

Mäter afjärilsventilSäkerställer exakt en korrekt passform, optimal prestanda och långsiktig tillförlitlighet. Genom att följa den här guiden och överväga alla kritiska dimensioner kan du säkert välja eller byta ut en fjärilsventil som integreras sömlöst i ditt system.
