Introduktionen av fjärilsventil

Fjärilsventilerär kvartsvarvsventiler som är populära för on-off eller moduleringstjänster. De är lätta, har ett litet installationsfotavtryck, lägre kostnad, snabb drift och finns med stora öppningsstorlekar. "Fjärilen" är en skiva ansluten till en stav. När ventilen öppnar roterar skivan för att tillåta vätska att passera igenom. Den stängs när stången roterar skivan ett kvarts varv till ett läge vinkelrätt mot flödesriktningen. I den här artikeln kommer du att lära dig hur en vridspjällsventil fungerar, vilka olika typer av vridspjällsventiler finns, vilka aktiveringsalternativ som finns tillgängliga för dessa ventiler och mer.

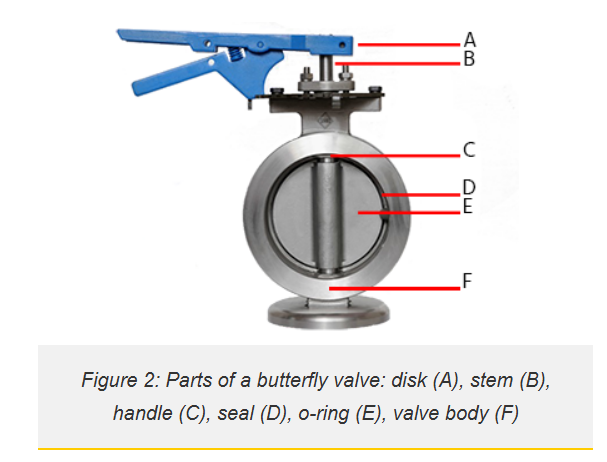

FunktionsprincipFjärilsventiler har en relativt enkel konstruktion. Figur 2 visar huvudkomponenterna i en vridspjällsventil, som är kroppen, tätningen, skivan och skaftet. Skivan (Figur 2 märkt E) på en vridspjällsventil är i linje med mitten av det anslutna röret och skaftet (Figur 2 märkt B) ansluts till ett manöverdon eller handtag på utsidan av ventilen. I stängt läge är skivan vinkelrät mot flödet, som visas i figur 2, och tätar mot ventilsätet (figur 2 märkt D). En O-ring (Figur 2 märkt C) i skafttätningen tätar mot läckage längs skaftet. När ställdonet eller handtaget roterar vridspjällsventilens skaft 90°, roterar skivan också 90° för att bli parallell med flödet. Partiell rotation gör att flödet kan strypas eller proportionellt.

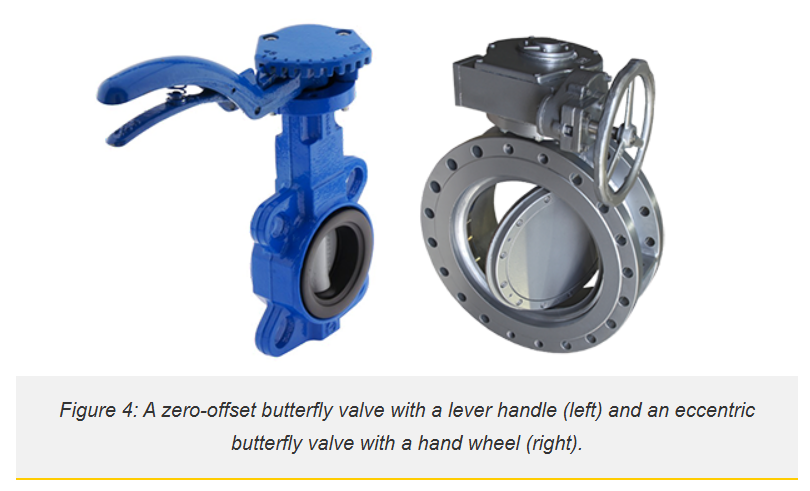

Typer av fjärilsventiler Fjärilsventiler finns i olika utföranden, som var och en tjänar specifika applikationer och tryckområden. Vridspjällsventiler kan kategoriseras baserat på deras skivstängningsdesign, anslutningsdesign och aktiveringsmetod. SkivstängningsdesignFjärilsventiler kan vara koncentriska eller excentriska beroende på läget för spindeln i förhållande till skivans mittlinje och ytvinkeln på ventilsätet. Koncentrisk Den mest grundläggande designen av en vridspjällsventil eller vridspjällsventil är en koncentrisk vridventil. Skaftet passerar genom skivans mittlinje, och sätet är ventilhusets innerdiameters periferi (Figur 4 till vänster). Denna nollförskjutningsventildesign är känd som fjädrande sittande eftersom effektiv tätning är beroende av gummisätets flexibilitet. Vid stängning kommer skivan först i kontakt med sätet i cirka 85° vid en 90° rotation. Koncentriska vridspjällsventiler är lämpliga för lågtrycksområden.
