Hur appliceras luftventiler över industriella vätskekontrollsystem?
Abstrakt
Luftventilerär kritiska styrkomponenter som används i trycksatta och icke-trycksatta vätskesystem för att reglera, släppa ut eller släppa in luft under drift av rörledningen. Den här artikeln ger en omfattande teknisk undersökning av luftventiler, med fokus på strukturell design, driftsparametrar, applikationslogik och integration på systemnivå. Genom ett strukturerat frågestyrt tillvägagångssätt klargör diskussionen hur luftventiler fungerar i moderna industrimiljöer och varför korrekt specifikation och val direkt påverkar systemstabilitet, säkerhet och långsiktig prestanda.
Skissera
- Produktöversikt och teknisk positionering
- Nyckelparametrar och tekniska specifikationer
- Hur fungerar luftventiler i verkliga tillämpningar?
- Vanliga frågor om luftventiler och praktiska svar
Innehållsförteckning
- 1. Produktöversikt och teknisk positionering
- 2. Nyckelparametrar och tekniska specifikationer
- 3. Hur fungerar luftventiler i verkliga tillämpningar?
- 4. Vanliga luftventilfrågor och praktiska svar
1. Produktöversikt och teknisk positionering

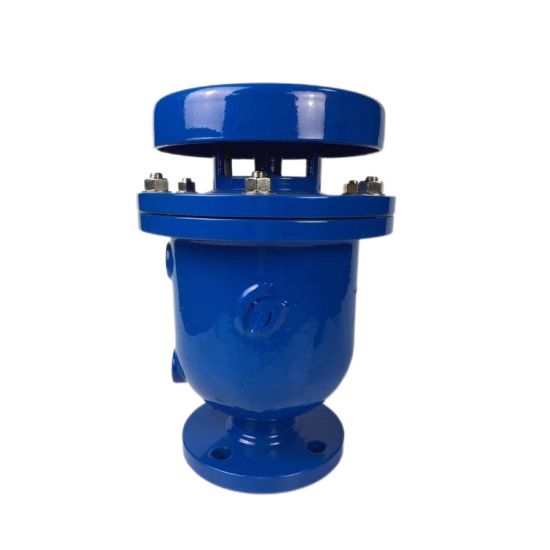

En luftventil är en mekanisk anordning utformad för att hantera närvaron av luft i vätsketransmissionssystem. Under rörledningsfyllning, dränering eller stationär drift kan luftackumulering eller vakuumförhållanden äventyra effektivitet och strukturell integritet. Luftventiler installeras på strategiska punkter – såsom höga höjder, pumputlopp och långa horisontella körningar – för att upprätthålla kontrollerat luftbeteende i systemet.
Det centrala syftet med den här artikeln är att förklara hur luftventiler bidrar till stabil systemdrift genom att ta itu med luftrelaterade utmaningar som vanligtvis uppstår i vattenförsörjningsnät, industriella processledningar, cirkulationssystem för HVAC och kemiska transportledningar. Tonvikten läggs på ingenjörslogik snarare än marknadsföringsspråk, i linje med professionella upphandlings- och specifikationsmetoder.
Ur en strukturell synvinkel består luftventiler vanligtvis av en ventilkropp, flottörmekanism, tätningsgränssnitt och utloppsöppning. Dessa element samverkar dynamiskt som svar på tryckförändringar, vilket möjliggör automatisk lufthantering utan externa styringångar.
2. Nyckelparametrar och tekniska specifikationer
Noggrann parameterdefinition är avgörande när man väljer en luftventil för industriell användning. Följande tabell sammanfattar vanliga tekniska specifikationer som påverkar kompatibilitet och prestanda.
| Parameter | Typiskt intervall | Teknisk betydelse |
|---|---|---|
| Nominell diameter (DN) | DN15 – DN300 | Bestämmer luftutsläppskapacitet och rörledningskompatibilitet |
| Tryckvärdering | PN10 / PN16 / PN25 | Definierar maximalt tillåtet drifttryck |
| Kroppsmaterial | Duktilt järn / Rostfritt stål | Påverkar korrosionsbeständighet och livslängd |
| Tätningsmaterial | EPDM / NBR / Viton | Säkerställer tät stängning vid varierande temperaturer |
| Driftstemperatur | -10°C till 120°C | Indikerar lämplighet för olika flytande miljöer |
| Anslutningstyp | Flänsad / gängad | Påverkar installationsmetod och underhållsåtkomst |
Dessa parametrar bör utvärderas i relation till systemets flödeshastigheter, höjdprofiler och transienta tryckförhållanden. Överdimensionering eller underdimensionering av en luftventil kan leda till ineffektivt luftutsläpp eller oavsiktliga tryckfluktuationer.
3. Hur fungerar luftventiler i verkliga tillämpningar?
Luftventiler är utplacerade i flera industrisektorer, var och en med unika operativa utmaningar. Att förstå applikationsspecifikt beteende är avgörande för korrekt integration.
I kommunala vattenöverföringssystem är luftventiler placerade vid rörledningens höga punkter för att släppa ut instängd luft under påfyllningscykler. Detta förhindrar flödesbegränsning och minimerar risken för luftinducerade tryckstötar. Under dräneringsoperationer släpper samma ventiler in luft för att undvika vakuumbildning som kan kollapsa rörväggarna.
Inom industriella processrörledningar stöder luftventiler ett konsekvent flödesbeteende genom att stabilisera interna tryckprofiler. System som transporterar kemikalier, kylvatten eller behandlat avlopp är beroende av förutsägbar lufthantering för att skydda pumpar, mätare och styrinstrument.
VVS-cirkulationsslingor representerar ett annat kritiskt applikationsområde. Luftindragning i slutna värme- och kylsystem kan minska värmeöverföringseffektiviteten och öka energiförbrukningen. Korrekt specificerade luftventiler tillåter kontinuerlig ventilering utan manuellt ingripande, vilket stöder långsiktig driftstabilitet.
För dessa scenarier bestäms prestanda inte bara av ventildesign utan också av installationsplats, underhållstillgänglighet och kompatibilitet med uppströms och nedströms komponenter.
4. Vanliga luftventilfrågor och praktiska svar
Hur släpper en luftventil automatiskt ut luft under rörledningsfyllning?
När en rörledning initialt fylls, förskjuts stora volymer luft av inkommande vätska. Luftventilen förblir öppen på grund av frånvaron av inre tryck, vilket gör att luften kan komma ut fritt. När vätska når ventilkammaren stiger flottören och tätar öppningen, vilket övergår systemet till trycksatt drift.
Hur släpps luft in i systemet under dränering av rörledningar?
Under dränering eller plötsligt flödesstopp kan det interna trycket sjunka under atmosfäriska nivåer. Luftventilen reagerar genom att öppna sin inloppsbana, vilket tillåter extern luft att komma in och utjämna trycket, vilket förhindrar vakuumrelaterade strukturella skador.
Hur påverkar felaktigt val av luftventil systemets tillförlitlighet?
Felaktig dimensionering eller tryckklassificering kan leda till ofullständig luftutsläpp, överdrivet läckage eller försenat svar på tryckförändringar. Dessa problem kan visa sig som buller, vibrationer, felaktiga flödesavläsningar eller för tidigt slitage av intilliggande utrustning.
Slutsats och branschperspektiv
Luftventiler representerar en grundläggande men ofta underskattad komponent inom vätskekontrollsystem. Deras roll i att hantera luftens beteende påverkar direkt hydraulisk effektivitet, mekanisk säkerhet och driftkontinuitet. När infrastrukturnätverken expanderar och industriella processer blir mer automatiserade, fortsätter efterfrågan på exakt konstruerade luftventiler att växa.
Inom detta sammanhang,FYLhar utvecklat Air Valve-lösningar i linje med internationella tekniska standarder och olika applikationskrav. Genom konsekvent materialval, kontrollerade tillverkningsprocesser och applikationsorienterad design stödjer FYL stabil systemdrift inom flera branscher.
För teknisk konsultation, specifikationsvägledning eller projektbaserat stöd angående val och integration av luftventiler,kontakta ossatt samarbeta med ett erfaret ingenjörsteam som kan hantera komplexa vätskekontrollutmaningar.
