Hur fungerar en diafragmaventil i industriella vätskekontrollsystem?

Artikelsammanfattning

Membranventileranvänds ofta i industrier som kräver pålitlig flödeskontroll, föroreningsförebyggande och korrosionsbeständighet. Deras enkla struktur och effektiva tätningsmekanism gör dem lämpliga för applikationer som involverar aggressiva kemikalier, slurry eller hygieniska processer. Den här artikeln förklarar hur membranventiler fungerar, deras interna struktur, viktiga fördelar och hur man väljer rätt ventil för specifika industriella förhållanden. Den lyfter också fram praktiska överväganden som hjälper användare att undvika vanliga driftsproblem och förbättra systemets tillförlitlighet.

Innehållsförteckning

• Skissera
• Vad är en diafragmaventil?
• Nyckelkomponenter i en membranventil
• Hur fungerar en diafragmaventil?
• Vanliga typer av membranventiler
• Fördelar med att använda membranventiler
• Hur man väljer rätt membranventil
• Typiska industriella tillämpningar
• Underhållstips för långsiktig tillförlitlighet
• FAQ
• Kontakta oss

Skissera

• Introduktion till diafragmaventilteknik
• Kärnkomponenter och material
• Funktionsmekanism
• Ventildesignvariationer
• Fördelar och prestandaegenskaper
• Applikationsindustrier
• Urvalsöverväganden
• Riktlinjer för underhåll
• Vanliga frågor

Vad är en diafragmaventil?

En membranventil är en typ av avstängnings- och kontrollventil som använder ett flexibelt membran för att reglera vätskeflödet. Till skillnad från traditionella ventiler som förlitar sig på metall-till-metall-kontakt för tätning, isolerar en membranventil arbetsmediet från ventilmekanismen med hjälp av ett elastomeriskt membran. Denna design ger utmärkt tätningsprestanda och förhindrar kontaminering.

Membranet trycks mot ett säte placerat inuti ventilhuset för att stoppa flödet. När ställdonet lyfter bort membranet från sätet kan vätska passera genom ventilen. Eftersom de inre komponenterna är separerade från vätskebanan är membranventiler särskilt lämpliga för korrosiva, nötande eller hygieniska processer.

Branscher som kemisk bearbetning, vattenbehandling, läkemedelsproduktion och livsmedelstillverkning förlitar sig vanligtvis på membranventiler för säker och exakt flödesreglering.

Nyckelkomponenter i en membranventil

Att förstå strukturen hos en membranventil hjälper användarna att bättre utvärdera dess prestanda och tillförlitlighet. Även om designen varierar något mellan tillverkare, består de flesta membranventiler av flera viktiga komponenter.

Själva membranet är vanligtvis tillverkat av material som EPDM, PTFE eller gummiblandningar. Valet av membranmaterial beror på processvätskans kemiska kompatibilitet och temperaturkrav.

Hur fungerar en diafragmaventil?

Funktionsprincipen för en diafragmaventil är relativt enkel men mycket effektiv. Ventilen styr vätskeflödet genom att flytta ett flexibelt membran mot eller bort från ventilsätet.

När manöverdonet eller handratten vrids, rör sig ventilskaftet nedåt. Denna rörelse trycker på kompressorn, som pressar membranet stadigt mot sätet inuti ventilhuset. När membranet kommer i kontakt med sätet blir flödesbanan helt tät, vilket stoppar vätskerörelsen.

För att öppna ventilen lyfter manöverdonet spindeln uppåt. Kompressorn släpper ut trycket på membranet, vilket gör att det kan röra sig bort från sätet. Vätska kan sedan passera fritt genom ventilkroppen.

Eftersom membranet isolerar de mekaniska delarna från vätskan upplever ventilen mindre inre korrosion och kontaminering. Denna struktur minskar också risken för läckage jämfört med konventionella ventilkonstruktioner.

Vanliga typer av membranventiler

Det finns flera membranventilkonfigurationer för att möta olika driftskrav. De två vanligaste konstruktionerna är ventiler av fördämningstyp och raka igenom.

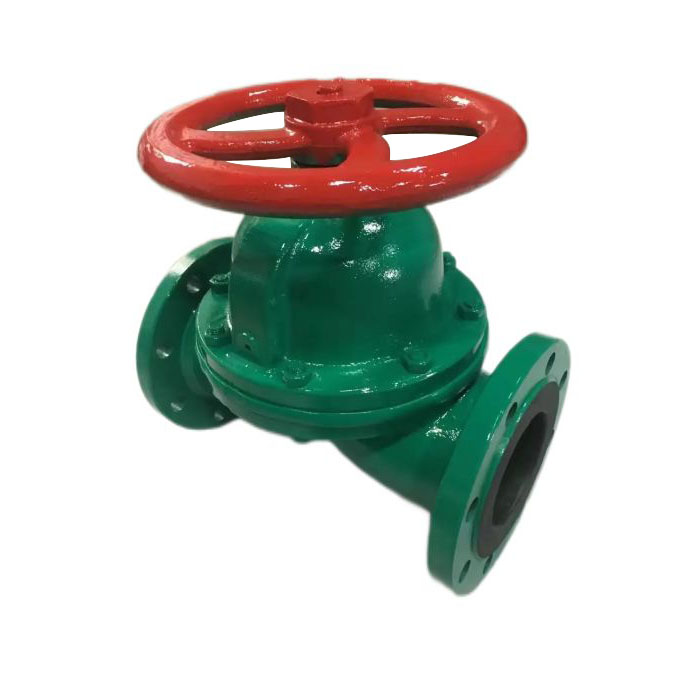

• Membranventil av Weir-typ
  Denna design har ett upphöjt säte eller fördämning inuti ventilhuset. Membranet trycker mot dammen för att stänga ventilen. Den kräver mindre membranrörelse och ger längre membranlivslängd.
• Rak genomgående membranventil
  Denna design ger en rak flödesbana med minimalt hinder. Det används ofta i applikationer som involverar viskösa vätskor, uppslamningar eller fasta ämnen.

Varje typ erbjuder olika fördelar beroende på vätskans egenskaper och systemkrav.

Fördelar med att använda membranventiler

Membranventiler ger flera fördelar som gör dem attraktiva för moderna industriella processer. Deras unika struktur ger driftsäkerhet samtidigt som kontamineringsrisker minimeras.

• Utmärkt läckagetät tätningsprestanda
• Isolering av arbetsmedia från mekaniska delar
• Hög motståndskraft mot frätande kemikalier
• Lämplig för slurry och trögflytande vätskor
• Enkelt underhåll och byte av membran
• Minskad risk för produktkontamination

Dessa egenskaper gör att membranventiler kan fungera pålitligt i krävande miljöer där traditionella ventiltyper kan kämpa.

Hur man väljer rätt membranventil

Att välja rätt membranventil är avgörande för att upprätthålla systemets effektivitet och undvika driftsproblem. Flera tekniska faktorer bör utvärderas under urvalsprocessen.

En noggrann utvärdering av dessa faktorer säkerställer att den valda ventilen fungerar effektivt under hela sin livscykel.

Typiska industriella tillämpningar

Membranventiler används ofta i industrier som kräver pålitlig tätning och kontamineringskontroll. Deras mångsidighet gör dem lämpliga för både industriella och sanitära miljöer.

• Kemiska bearbetningsanläggningar
• Vatten- och avloppsreningsanläggningar
• Farmaceutisk tillverkning
• Mat och dryck produktion
• Gruvgödselsystem
• Biotekniska laboratorier

Företag som t.exTianjin Fuyaolai Technology Co., Ltd.tillverkar membranventiler utformade för att uppfylla stränga industriella standarder. Deras ventiler är konstruerade för hållbarhet, korrosionsbeständighet och stabil flödeskontroll över ett brett spektrum av applikationer.

Underhållstips för långsiktig tillförlitlighet

Även om membranventiler har en relativt enkel struktur, hjälper rutinunderhåll till att förlänga livslängden och bibehålla optimal prestanda.

• Inspektera membranen regelbundet för tecken på slitage eller sprickor.
• Se till att bultar och fästelement förblir ordentligt åtdragna.
• Kontrollera om det finns ovanliga vibrationer eller läckage under drift.
• Byt ut membran enligt tillverkarens rekommendationer.
• Verifiera ställdonets funktion för smidig öppning och stängning.

Regelbundet underhåll förhindrar oväntade fel och säkerställer stabil drift i kritiska industrisystem.

FAQ

F1: Vad gör membranventiler lämpliga för frätande vätskor?

Membranet isolerar processvätskan från interna metallkomponenter. Detta förhindrar korrosion och skyddar ventilmekanismen från kemiska skador.

F2: Kan membranventiler hantera slurry eller trögflytande vätskor?

Ja. Raka membranventiler är särskilt effektiva för slurryapplikationer eftersom de erbjuder en jämn flödesväg som minskar igensättning.

F3: Hur ofta ska membranet bytas ut?

Utbytesfrekvensen beror på driftsförhållanden som tryck, temperatur och kemikalieexponering. Regelbunden inspektion hjälper till att avgöra när utbyte är nödvändigt.

F4: Är membranventiler lämpliga för hygieniska industrier?

Ja. Eftersom ventilkonstruktionen förhindrar kontaminering och möjliggör enkel rengöring, används membranventiler i stor utsträckning inom läkemedels- och livsmedelsindustrin.

Kontakta oss

Att välja rätt membranventil kan avsevärt förbättra säkerheten, effektiviteten och tillförlitligheten hos vätskekontrollsystem. Om du letar efter högkvalitativa industriella membranventiler,Tianjin Fuyaolai Technology Co., Ltd.tillhandahåller pålitliga lösningar skräddarsydda för ett brett spektrum av industriella tillämpningar.

Besök produktsidan för att utforska detaljerade specifikationer och tillgängliga konfigurationer:
https://www.fuyaolaivalve.com/diaphragm-valve

Vårt tekniska team är redo att hjälpa dig att välja den mest lämpliga ventilen för dina projektkrav.Kontakta ossi dagför att få professionell vägledning, produktdetaljer och skräddarsydda lösningar för dina vätskekontrollsystem.
