Guide för val av vridspjäll, installation, felsökning och underhåll
Kärnan ifjärilsventilteknologin ligger i dess "excentriska" design. Olika strukturer passar väldigt olika arbetsförhållanden.
| Typ | Design | Egenskaper | Bäst för |
|---|---|---|---|
| Koncentrisk / Noll-offset | Axelcentrum, skivans centrum och kroppscentrum är alla i linje. | Enkel struktur, men skivan skaver hela tiden mot sätet vid öppning/stängning. Högt slitage, kort livslängd. | Normal temperatur, lågt tryck, icke-kritiska tjänster (t.ex. vattendistribution). |
| Dubbel offset | Axelcentrum är förskjutet från både skivans och kroppens centrum. | Skivan lyfts snabbt av sätet efter öppning, vilket kraftigt minskar friktion och slitage. Längre liv. Kan använda metallsäten för bredare temperaturområde. | Den mest använda typen – allmänna industriella tillämpningar, VVS, vattenrening. |
| Trippel offset | Lägger till en tredje vinkelförskjutning till tätningskonens axel. | Tätningen baseras på kontakttryck, inte elastisk deformation. Erbjuder hög temperaturbeständighet, bubbeltät avstängning och minimalt läckage. | Allvarliga tjänster – ång-, högtrycks-, kryogena (LNG) och PSA-gasseparationsanläggningar. |

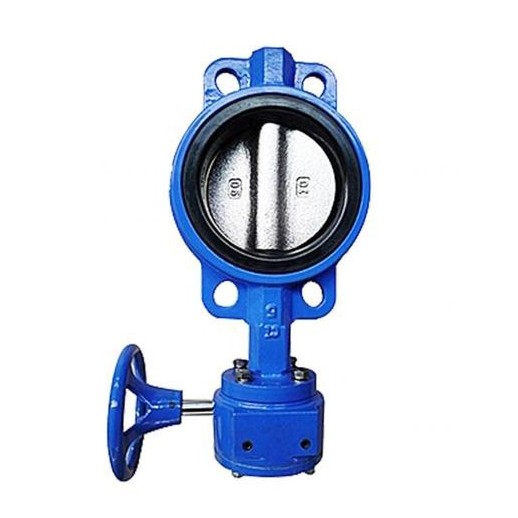

Proffstips: För högtemperaturånga eller kritiska processtjänster, välj alltid trippelförskjutna metallsätade ventiler. För enkla vattenledningar är en koncentrisk gummiklädd ventil tillräcklig och kostnadseffektiv.
Installationsguide: Två detaljer som gör eller bryter jobbet
1. Flänsmatchning – #1 anledningen till att ventilerna inte öppnas
Ett mycket vanligt fältklagomål är "ventilen öppnas inte efter installationen." Den skyldige använder nästan alltid en standardflatfläns (FF) eller upphöjd fläns (RF) istället för en fjärilsventilspecifik fläns.
-
Problemet: Standardflänsar har en mindre innerdiameter (ID). När den är fastskruvad, fångar fläns-ID skivan fysiskt, vilket förhindrar att den roterar.
-
Fixen:
Använd alltid de av tillverkaren rekommenderade fjärilsventilflänsarna (ofta med ett större ID).
Före installation, mät fysiskt och verifiera att flänsens ID matchar ventilens inre diameter.
2. Positionering – Ge ventilen "andningsrum"
-
Uppströms/nedströms raka rör: Installera ventilen med minst 4–6 rördiametrar bort från pumpar, vinkelbågar eller T-stycken. Detta minimerar turbulens och flödesinducerade vibrationer, vilket kan skada sätet och påverka kontrollnoggrannheten.
-
Installationsposition: Under installationen, håll skivan i sprucken (delvis öppen) position (~10–15°). Detta skyddar det mjuka sätet från att skäras av skivans kant om oavsiktlig kollision inträffar.
Felsökning: Vanliga fältproblem och lösningar
| Problem | Möjliga orsaker | Lösningar |
|---|---|---|
| Läckage över sätet (intern läcka) | 1. Skräp (skala, svetsslagg) fastnat på tätningsytan. 2. Skivan inte helt stängd (ställdonets gränsstopp feljusterat). 3. Ojämnt vridmoment på flänsbulten som förvränger sätet. | 1. Spola ledningen eller rengör tätningsområdet manuellt. 2. Kalibrera om ställdonets rörelsegränser för att säkerställa fullständig stängning. 3. Dra åt flänsbultarna jämnt i ett stjärnmönster till det angivna värdet. |
| Läckage vid flänspackningar (externt läckage) | 1. Packningen åldrad eller inkompatibel med media. 2. Ojämn flänsbultsspänning. | 1. Byt ut mot mediakompatibla packningar. 2. Använd en momentnyckel för att dra åt bultarna jämnt enligt specifikationen. |
| Klibbar/svår att använda | 1. Ventilen har stått på tomgång för länge (rost eller sediment ansamlas på spindeln/lagret). 2. Fasta partiklar kom in i lagerspelet. | 1. För tomgångsventiler, cykla dem minst en gång i månaden för att förhindra att de kärvar. 2. För fastnade ventiler, försök att försiktigt knacka på skivan med en klubba medan du applicerar penetrerande olja. Allvarliga fall kan kräva byte av lager. |
| Stamläckage (packningsläcka) | 1. Förpackningsmaterial torkat ut, åldrats eller kemiskt inkompatibelt. 2. Skaft repad, korroderad eller böjd. | 1. Välj rätt förpackning för temperatur/tryck/media. 2. Byt ut stammen och packningen. Kör alltid långsamt för att undvika skador på stammen från plötsliga vridmomentstoppar. |
Bästa metoder för underhåll – Förebyggande är bättre än att bota
-
Regelbunden träning: För ventiler som inte används ofta, kör dem helt öppna till helt stängda minst en gång i månaden. Detta förhindrar att skivan och sätet "fryser" ihop på grund av sediment eller mindre korrosion.
-
Smörjning: Injicera regelbundet litiumbaserat eller tillverkarrekommenderat fett i smörjnipplarna (om sådana finns). Detta är särskilt viktigt i kustnära miljöer eller miljöer med hög luftfuktighet för att förhindra korrosion av stam/lager.
-
Kontrollera ställdonets hälsa:
För elektriska ställdon: Kontrollera om spänningen, gränslägesbrytaren fungerar och växellådans oljenivå.
För pneumatiska/hydrauliska ställdon: Kontrollera om det finns luft/oljeläckor, filtrets renhet och konsekvent matningstryck.
- Övervaka sätesslitage: Om du märker att ställdonet tar längre tid att stänga ventilen helt, kan det mjuka sätet vara utslitet. För kritiska tjänster, överväg att schemalägga ett sätebyte innan en läcka uppstår.
