I många industriella system är kontroll av flödet av vätskor och gaser avgörande för säker och effektiv drift. Bland olika typer av industriella ventiler, denFjärilsventilhar blivit en av de mest använda flödeskontrolllösningarna på grund av dess kompakta struktur, lätta design och snabba drift.
Även om en vridspjällsventil ser relativt enkel ut jämfört med andra ventiltyper, innebär dess interna struktur exakt ingenjörskonst. Från vattenreningsanläggningar och kemiska processanläggningar till HVAC-system och kraftindustrier spelar fjärilsventiler en viktig roll i modern vätskehantering.
Varför används vridspjällsventiler i stor utsträckning i industriella tillämpningar?
En anledning till att fjärilsventiler har blivit populära är deras balans mellan prestanda och praktiska egenskaper.
Jämfört med många traditionella ventildesigner erbjuder fjärilsventiler:
Kompakt struktur
Lägre vikt
Enkel installation
Snabb drift
Lägre materialförbrukning
Minskade underhållskrav
På grund av dessa egenskaper används de ofta i system där frekvent flödeskontroll krävs.
Typiska applikationer inkluderar:
Vattenförsörjningssystem
Rening av avloppsvatten
VVS-rörledningar
Bearbetning av mat och dryck
Kemiska industrier
Brandskyddssystem
Marina applikationer
En industrihemlighet: Ventilskivan är kärnan i fjärilsventilens prestanda
Många fokuserar på det yttre utseendet på en ventil, men ingenjörer vet att skivans design i hög grad påverkar prestandan.
Skivan interagerar direkt med det strömmande mediet, vilket påverkar:
Flödesmotstånd
Tryckförlust
Tätningsprestanda
Livslängd
En väldesignad skiva kan minska turbulensen och förbättra drifteffektiviteten.
Olika branscher kan kräva olika skivmaterial, till exempel:
Rostfritt stål
Duktilt järn
Aluminium brons
Speciallegeringar
Materialvalet beror på faktorer inklusive:
Vätskeegenskaper
Temperatur
Tryck
Korrosionskrav
Olika typer av vridspjällsventiler och deras tillämpningar
Wafer fjärilsventil
Wafer-fjärilsventilen är utformad för att passa mellan två rörledningsflänsar.
Fördelar:
Lättviktsstruktur
Utrymmesbesparande installation
Kostnadseffektiv design
Det används ofta i vattensystem, HVAC och allmänna industriella rörledningar.
Lug fjärilsventil
En klackfjärilsventil inkluderar gängade insatser runt ventilkroppen.
Förmånerna inkluderar:
Enklare underhåll
Lämplig för system som kräver borttagning av rörsektioner
Bättre installationsflexibilitet
Flänsad fjärilsventil
Flänsade vridspjällsventiler ansluter direkt till rörledningsflänsar.
De används ofta för:
Större rörledningssystem
Högtrycksapplikationer
Industriella processsystem
Fjärilsventilmaterial: varför materialval är viktigt
Olika arbetsmiljöer kräver olika material.
Vanliga materialkombinationer inkluderar:
Del Vanligt material
Kroppsgjutjärn, segjärn, rostfritt stål, kolstål
Skiva rostfritt stål, segjärn, aluminium brons
Säte EPDM, NBR, PTFE, gummimaterial
Axel i rostfritt stål
Till exempel:
EPDM-säten används ofta i vattenapplikationer
PTFE-säten är lämpliga för krav på kemikaliebeständighet
Komponenter i rostfritt stål är att föredra i korrosiva miljöer
Den dolda utmaningen: Tätningsteknik bestämmer ventilens tillförlitlighet
En vridspjällsventil måste uppnå tillförlitlig tätning samtidigt som den tillåter jämn rotation.
Tätningssystemet måste balansera:
Lågt driftvridmoment
Snäv avstängningsprestanda
Lång livslängd
Vanliga tätningsdesigner inkluderar:
Fjädrande sittande fjärilsventiler
Högpresterande vridspjällsventiler
Trippelförskjutna fjärilsventiler
Trippelförskjutna konstruktioner är särskilt viktiga för krävande applikationer eftersom skivans rörelse minskar friktionen mellan tätningsytor, vilket bidrar till att förbättra hållbarheten.
Automatiseringstrender: Fjärilsventiler blir smartare
Traditionella fjärilsventiler manövreras manuellt, men moderna industrisystem använder i allt högre grad automatiserad styrning.
Vanliga ställdonalternativ inkluderar:
Pneumatiska ställdon
Används där snabb drift och industriell automation krävs.

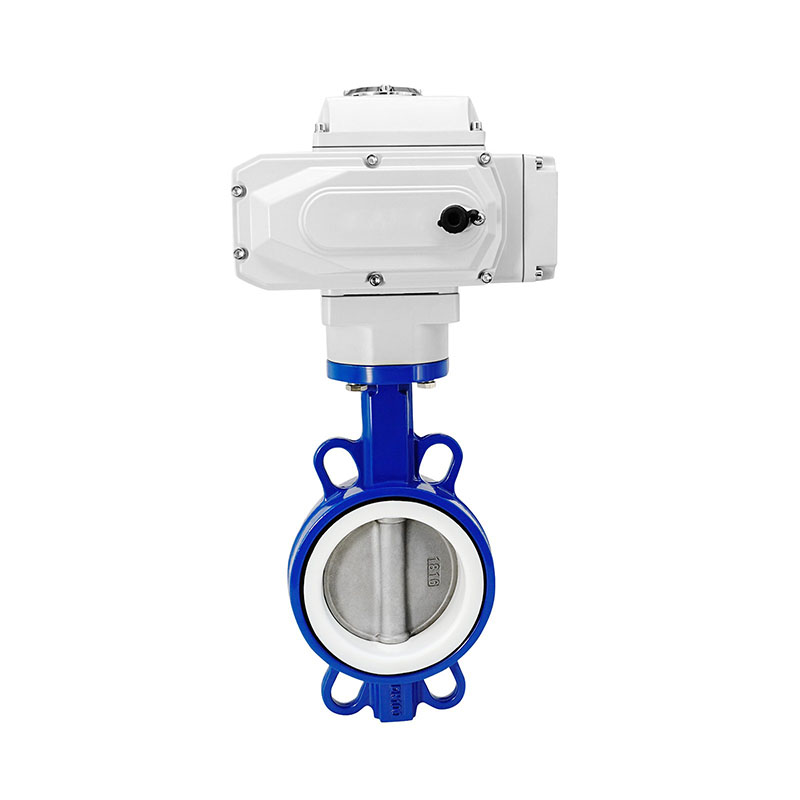

Elektriska ställdon
Lämplig för applikationer som kräver exakt fjärrkontroll.
Hydrauliska ställdon
Används i stora system som kräver hög driftkraft.
Med sensorer och digitala styrsystem kan nu vridspjällsventiler bli en del av intelligenta rörledningssystem.
Framtida utvecklingstrender för fjärilsventiler
Material med högre prestanda
Nya material och ytbehandlingar förbättrar motståndskraften mot:
Korrosion
Slitage
Extrema temperaturer
Smart ventilhantering
Framtida ventilsystem kommer i allt högre grad att integrera:
Positionsövervakning
Fjärrkontroll
Förutsägande underhåll
Industriella IoT-system
Energieffektiv flödeskontroll
Optimerade ventilkonstruktioner hjälper till att minska tryckförlusterna och förbättra systemets totala effektivitet.
Slutsats: Vridspjällsventiler förblir en väsentlig del av industriell flödeskontroll
Även om en fjärilsventil har en relativt enkel struktur, är dess roll i industriella system långt ifrån enkel.
Genom kontinuerliga förbättringar av material, tätningsteknik och automation har vridspjällsventiler blivit tillförlitliga lösningar för att kontrollera vätskor och gaser inom många industrier.
Från kommunala vattensystem till avancerade industriella processer, denna kompakta ventil fortsätter att stödja effektiv och säker vätskehantering runt om i världen.
