Är din Penstock Gate i gjutjärn den tysta väktaren av ditt vattensystem?

Vattensystem skapar sällan rubriker förrän något går fel. FYL-teknikGjutjärn Penstock Gatebelyser hur en enkel flödeskontrollkomponent tyst kan skydda dränering, avloppsvatten och vatteninfrastruktur.

Varför flödeskontrollproblem ofta börjar små

Ett vattenkontrollsystem kan innehålla pumpar, rör, skärmar, tankar, sensorer och behandlingsutrustning, men grinden som styr flödet är lätt att förbise. När grinden inte stängs ordentligt, läcker runt ramen eller blir svår att använda, kan problemet snabbt spridas till andra delar av systemet.

I dränerings- och avloppsanläggningar kan okontrollerat flöde påverka underhållsarbete, översvämningshantering, tankisolering och nödsituationer. I vattenskyddsprojekt kan en opålitlig isoleringspunkt göra inspektion eller reparation mer komplicerad än förväntat.

Det är därför som pennstocksportar ofta beskrivs som "tysta väktare." De väcker normalt lite uppmärksamhet när de fungerar korrekt. Deras betydelse blir uppenbar först när en kanal, tank eller rörledning behöver isoleras.

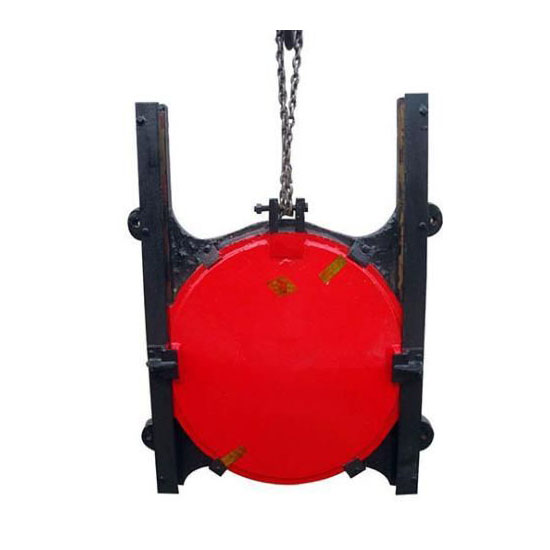

En Penstock Gate i gjutjärn är särskilt lämpad för denna roll eftersom dess struktur är designad kring ett enkelt syfte: kontrollera eller stänga av vatten genom en öppning i en vägg, kanal, tank eller liknande struktur.

Vad gör en Penstock Gate annorlunda?

Till skillnad från en konventionell rörledningsventil, installeras vanligen en penstock-port tvärs över en öppning snarare än att bara placeras mellan två rörsektioner.

Portplattan rör sig vertikalt för att reglera eller stoppa passagen av vatten. Beroende på konfiguration kan driften vara manuell eller kopplad till ett ställdonssystem.

Detta arrangemang är användbart i applikationer där stora rektangulära eller kvadratiska öppningar måste isoleras.

Typiska platser inkluderar:

Designen är relativt lätt att förstå, vilket är en anledning till att penstock-grindar fortfarande används i stor utsträckning trots utvecklingen av mer sofistikerad automatiserad kontrollutrustning.

Där gjutjärn blir viktigt

Materialvalet påverkar direkt hur en grind beter sig över tid.

Gjutjärn ger en styv strukturell bas för ramen och grindkroppen. I vattenkontrollapplikationer hjälper denna styvhet till att bibehålla aggregatets geometri när grinden utsätts för hydrauliskt tryck.

Tätningsarrangemanget är lika viktigt. En grind som ser mekaniskt sund ut kan fortfarande skapa driftsproblem om dess tätningsytor är dåligt inriktade, skadade eller olämpliga för driftsförhållandena.

Av denna anledning bör utvärderingen av en pennstocksport inte bara fokusera på materialet i huvudkroppen. Ramen, grindplattan, tätningskomponenterna, spindeln, manövermekanismen och installationsgränssnittet bidrar alla till den faktiska prestandan.

Den dolda kostnaden för dålig isolering

Ett vanligt misstag vid planering av vatteninfrastruktur är att endast betrakta porten som ett flödeskontrollobjekt. I verkligheten kan det också påverka underhållseffektiviteten.

Föreställ dig en behandlingskanal som behöver besiktigas. Om isoleringsgrinden inte helt kan stoppa inkommande vatten kan personal behöva ytterligare pumpning eller tillfälliga blockeringsåtgärder. Ett relativt litet tätningsproblem kan därför skapa en mycket större underhållsuppgift.

Samma problem kan uppstå under akuta reparationer.

Dessa krav förklarar varför till synes grundläggande komponenter förtjänar noggrann specifikation.

Tre frågor värda att ställa innan urval

Att välja en gate bör börja med driftsmiljön snarare än produktnamnet.

1. Hur är vattnet?

Rent vatten, avloppsvatten, industriellt processvatten och kemiskt påverkade vätskor kan ställa mycket olika krav på tätningskomponenter och utsatta ytor.

Suspenderade fasta ämnen är ett annat övervägande. Sand, slam och andra partiklar kan ansamlas runt porten och påverka rörelse eller tätning.

Arbetstemperaturen och mediets kemiska egenskaper bör också beaktas vid val av tätningsmaterial.

2. Vilket tryck kommer grinden att möta?

Hydraultryck är inte bara en fråga om "mer vatten betyder mer tryck."

Trycket beror på faktorer som vattendjup, installationsposition och systemkonfiguration. En grind placerad på botten av en djup tank kan uppleva betydligt större tryck än en som är installerad nära vattenytan.

Grindstrukturen behöver därför motsvara de faktiska driftsförhållandena.

3. Hur kommer det att fungera?

Manuell drift kan vara praktiskt för mindre eller mer sällan justerade system. Större installationer eller platser som kräver fjärrkontroll kan använda elektriska eller andra manöversystem.

Tillgänglighet spelar också roll. En grind som tekniskt fungerar men är svår att nå kan bli ett underhållsproblem.

Installation kan vara lika viktig som porten

Även en korrekt specificeradGjutjärn Penstock Gatekan fungera dåligt om installationsförhållandena ignoreras.

Monteringsytan måste vara lämplig för grindramen. Ojämna ytor, felaktig placering eller otillräcklig förankring kan påverka inriktning och tätning.

Under installationen förtjänar flera punkter uppmärksamhet:

1. Kontrollera öppningsmåtten före installation.
2. Kontrollera att grindramen är korrekt inriktad.
3. Se till att fästpunkterna matchar den strukturella designen.
4. Kontrollera att grindplattan rör sig utan onormalt motstånd.
5. Inspektera tätningskontaktområdet.
6. Genomför ett funktionstest innan systemet går i normal drift.

Dessa steg är inte komplicerade, men de kan förhindra problem som är mycket svårare att rätta till efter att en anläggning är i drift.

Varför testning inte bör vara en eftertanke

En vattenkontrollkomponent kan se perfekt ut under en visuell inspektion samtidigt som den fortfarande har ett driftsproblem.

Testning ger en mer användbar bild.

Till exempel kan öppning och stängning av porten avslöja ovanligt motstånd, snedställning eller störningar. Ett tätningstest kan hjälpa till att identifiera läckage som inte är omedelbart uppenbart från extern inspektion.

FYL Technology säger att dess ventil och relaterade vätskekontrollprodukter genomgår 100 % testning före leverans. För infrastrukturtillämpningar är denna typ av testning särskilt relevant eftersom installationsproblem kan bli kostsamma när utrustningen är inbäddad i ett fungerande vattensystem.

Kvalitetsledning har också betydelse. FYL Technology arbetar under ett ISO 9001 kvalitetsledningssystem och levererar produkter designade utifrån standarder inklusive DIN, ANSI, API, BS och JIS, beroende på produkt- och applikationskrav.

Underhåll: delen som glöms bort

En grind kan stå oanvänd i månader och fortfarande förväntas fungera när det behövs.

Det skapar en enkel underhållsregel: sällsynt användning betyder inte inget underhåll.

Periodiska kontroller kan inkludera:

För automatiserade system bör även ställdonets funktion och styrsignaler kontrolleras.

Målet är inte att skapa ett onödigt komplicerat underhållsprogram. Det är för att säkerställa att en isoleringspunkt förblir tillgänglig när systemet verkligen behöver det.

Gjutjärn Penstock Gate kontra konventionella ventilapplikationer

De två typerna av utrustning är inte nödvändigtvis konkurrenter. De löser olika flödeskontrollproblem.

En konventionell ventil är ofta mer lämplig för en rörledning där vätska färdas genom en cirkulär passage. En penstocksport blir mer relevant när systemet innehåller en öppen kanal, tankvägg, rektangulär öppning eller stor isoleringsöppning.

Att förstå denna distinktion kan förhindra att en annars lämplig komponent väljs på fel plats.

En tyst komponent med ett mycket praktiskt jobb

Frasen "tyst väktare" kan låta dramatisk, men den speglar en praktisk verklighet. Utrustning för flödeskontroll uppmärksammas ofta först efter att den har misslyckats.

En väl vald grind behöver inte utföra en komplicerad uppgift. Den måste stängas när isolering krävs, öppen när flödet måste återupptas, klara de förväntade hydrauliska förhållandena och förbli funktionsduglig efter perioder av inaktivitet.

Den enkelheten är just därför specifikationer spelar roll.

För vattenhushållning, avloppsrening, dränering och industriella vattensystem börjar den mest användbara urvalsprocessen med öppningsstorlek, hydraultryck, mediumegenskaper, tätningskrav, driftsfrekvens, installationsförhållanden och underhållsplan.

A Gjutjärn Penstock Gateär därför mer än en metallplatta som styr vatten. Det är en viktig isoleringspunkt inom det bredare systemet. När dess material, tätningsarrangemang, struktur, driftsmetod och installation anpassas till de faktiska förhållandena, kan den utföra en enkel men viktig roll för att hålla vatteninfrastrukturen kontrollerbar och underhållbar.

För applikationer som kräver olika dimensioner, driftmetoder eller projektspecifika konfigurationer, tillhandahåller FYL Technology en rad penstock- och vätskekontrolllösningar utvecklade för vattenvård, avloppsvatten, miljöskydd, kemikalier, kraft, petroleum och andra industriella tillämpningar.
