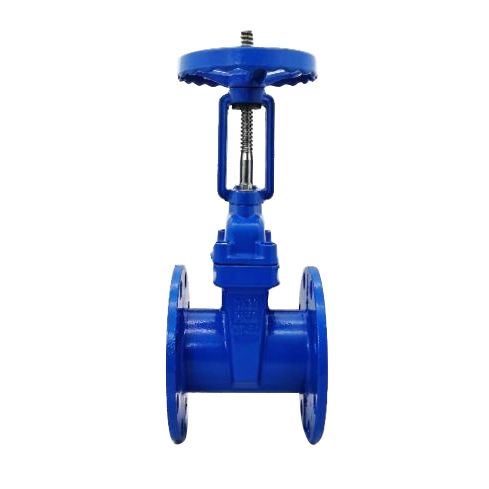

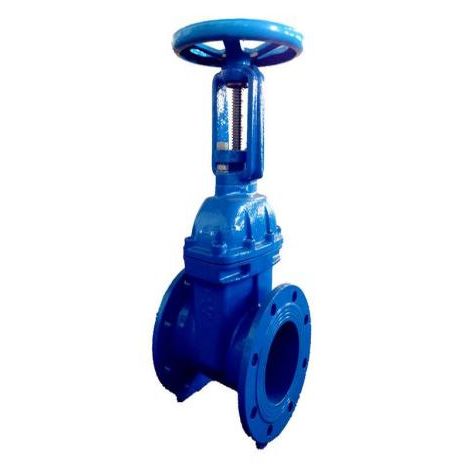

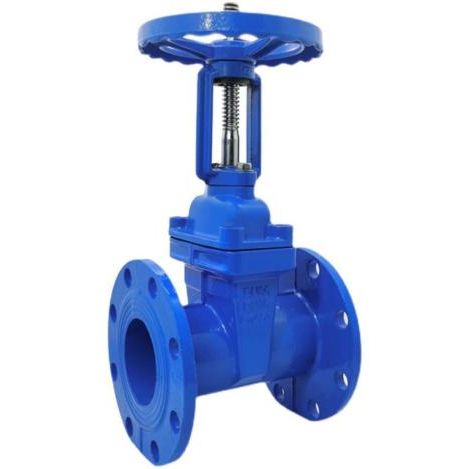

Stigande stam fjädrande sätesgravventil

FYL är en vattenbevarande maskiner och utrustningsfabrik som ligger i Tianjin, Kina. Fabriken har rik erfarenhet av ventilproduktion, och stigande stam fjädrande sätesgrindventil är en av våra huvudprodukter. Vi kan producera OEM -produkter och även stödja anpassade produktionstjänster och tillhandahålla personliga men lika hänsynsfulla tjänster och produkter för olika kunder.

Skicka förfrågan

Produktbeskrivning

Fyls stigande stam fjädrande sätesgrindventil är en bra och välkänd produkt, främst används för att ansluta eller klippa av mediet i rörledningen.

Denna grindventil är lämplig för ett brett spektrum av tryck, temperaturer och kalibrar, särskilt för rörledningar med medel och stor diameter. Det kan ge god tätning inför olika medier och stressmiljöer utan begränsningar. Ventilen är lätt att använda, minskar tid och arbetskraft och materialkostnader i underhåll och har en lång livslängd.

Den stigande stamens fjädrande säte -grindventilen är lämplig för ett brett spektrum av industrier, inklusive dränering, gas, el, metallurgi, petroleum, kemisk industri, textil, stadskonstruktion, etc. Den kan användas för att öppna och stänga ång-, vatten- och oljeledningar.

Produktfunktion

1. Övergripande gummibeläggning: Ventilkärnan i den stigande stamens fjädrande sätesgrindventilen antar den senaste vulkaniseringstekniken och högpresterande gummiövergripande gummibeläggning, som är tätt belagd, exakt i geometriska dimensioner, pålitlig i tätning och har en lång livslängd.

2. Lättvikt: Ventilkroppen är tillverkad av duktil järn, vilket kan minska vikten med cirka 25% jämfört med vanliga grindventiler och är mycket bekvämt för installation och underhåll; Den maximala öppningshöjden på grindventilen är i allmänhet 60 mm ~ 280 mm, och den kan också installeras på begäran på platser med små utrymmen.

3. Tre "O" -tätningar: Ventilstamtätningen använder en O-ringtätning, som har låg friktion, lätt vikt och inget vattenläckage.

Huvudprestationsparametrar

Produktnamn ：	Stigande stamgrindventil	Material:	Duktil järn, WCB, SS
Drift:	Manuell, maskutrustning, pneumatisk, elektrisk	Förbindelse:	Fläns
Typ:	Kil	Täta:	motståndskraftig, metallstol
Tryck:	0,1-1,6pa	Storlek:	DN40-600

Huvuddimensioner

STORLEK		D				D1				L			n-d
Dn (mm)	i	10	16	25	150 kg	10	16	25	150 kg	FRÅN	Bs	Asme	10	16	25	150 kg
50	2	165			150	110			120.7	150	178	177.8	4-19		4-19	4-19
65	2.5	185			180	125			139.7	170	190	190.5	4-19		8-19	4-19
80	3	200			190	145			152.4	180	203	203.2	8-19		8-19	4-19
100	4	220	220	235	230	180	180	190	190.5	190	229	228.6	8-19		8-22	8-19
125	5	250	250	270	255	210	210	220	215.9	200	254	254	8-19		8-26	8-22
150	6	285	285	300	280	240	240	250	241.3	210	267	266.7	8-23		8-26	8-22
200	8	340	340	360	345	295	295	310	298.5	230	292	292.1	8-23	12-23	12-26	8-22
250	10	405	405	425	405	350	355	370	362	250	330	330.2	12-23	12-28	12-30	12-26
300	12	460	460	485	485	400	410	430	431.8	270	356	355.6	12-23	12-28	16-30	12-26
350	14	520	520	555	535	460	470	490	476.3	290	381	381	16-23	16-28	16-33	16-29
400	16	580	580	620	595	515	525	550	539.8	310	406	406	16-28	16-31	16-36	16-29
450	18	640	640		635	565	585		577.9	330	432	432	20-28	20-31		16-32
500	20	715	715		700	620	650		635	350	457	457.2	20-28	20-31		20-32
600	24	840	840		815	725	770		749.3	390	508	508	20-31	20-38		20-35

Parameter

Nominell tryck	Nominell tryck	Testtryck		Arbetstemperatur	Lämplig medium
PN (MP)	Dn (mm)	Täta	Skal	Arbetstemperatur	Lämplig medium
1.0	40-600	1.1	1.5	≤200 ℃	vatten, ånga, olja
1.6		1.76	2.4	≤200 ℃	vatten, ånga, olja
2.5		2.75	3.8	≤100 ℃	olja, gas
