WCB eller rostfritt stål kilgrindventil

WCB eller rostfritt stålkilgrindventil tillverkad av Fyl Factory har ett komplett utbud av storlekar, som kan användas i vattenbevarande eller olja. Vi fokuserar på produktkvalitet och kommer att fortsätta att ge dig professionella tjänster under hela försäljningsprocessen, inklusive att tillhandahålla lösningar på installationsproblem.

Skicka förfrågan

Produktbeskrivning

Bland de många produkterna från Fyl Factory, WCB eller rostfritt stålkilgrindventil är en automatisk ventil. Denna ventil uppnår målet att tätning huvudsakligen genom att förlita sig på mediets tryck för att trycka på grindtätningsytan till den andra riktningen tills den är tätt överlappad med den breda sätesförslutningsytan.

I den stigande stamkilgrindventilen kan grinden göras till en helhet, vanligtvis kallad en styv grind. För att förbättra tillverkningskapaciteten och kompensera för avvikelsen i bearbetningsprocessen kallas denna grind en elastisk grind.

WCB eller rostfritt stålkilgrindventil är också en allmänt använt ventil. Det kan väljas för olje- och vattenånga rörledningar i petrokemikalier, termiska kraftverk etc. som en öppnings- och stängningsanordning för att ansluta eller klippa av mediet.

Produktfunktioner

1. Ventilkonstruktionen är kompakt, styv, med slät inre flödeskanal och små flödesmotståndskoefficient.

2. Tätningsytan är gjord av rostfritt stål och hård legering, med starka mekaniska egenskaper, hög hållbarhet och lång livslängd.

3. Flexibel grafitförpackning används med tillförlitlig tätning och enkel och flexibel drift

4. WCB eller rostfritt stålkilgrindventil har olika körlägen, inklusive manuella, elektriska, pneumatiska och växelöverföring, som kan väljas efter faktiska användningsbehov.

5. Det kan användas i vatten-, ång- och oljeledningar i termiska kraftverk som en öppnings- eller stängningsanordning för att ansluta eller klippa av mediet.

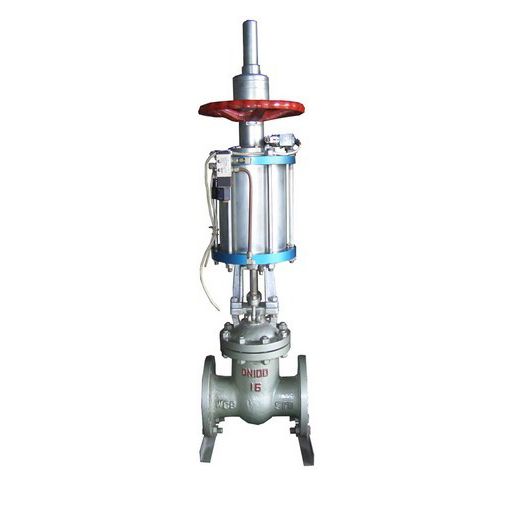

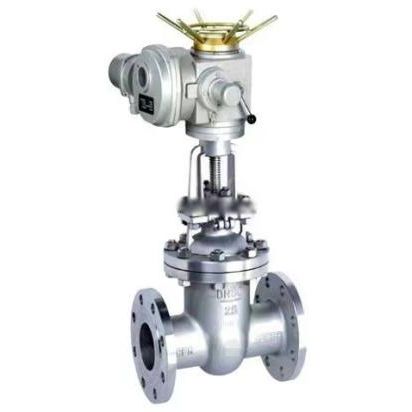

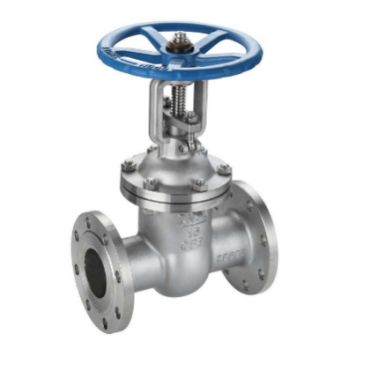

Handhjulsgrindventil	Elektriska ställdonets kilgrindventil	Pneumatisk ställdon

Prestationsspecifikation

Nominell tryck PN (MP)	(MPA) testtryck
Nominell tryck PN (MP)	Skal	(flytande) tätning	(luft) tätning
1.6	2.4	1.8	0.6
2.5	3.8	2.8	0.6
4.0	6	4.4	0.6
6.4	9.6	7	0.6
10.0	15	11	0.6
16.0	24	18	0.6

Material för huvuddelar

Delnamn	Gb			Asme
Kropp/motorhuv	Wcb	Rag5m0	304	A216WCB	A217WC6	A351 CFB
Kil	Wcb	Rag5m0	304	A216WCB	A217WC6	A351 CFB
Stam	1CR13	25CR2M01VA	304	A182F6A	A217WC6	A351 CFB
Förpackning	Flexibel grafit
Gackning	Flexibel grafit
Temperatur	-29 ～ 425 ℃	-29～550℃	-40 ～ 200 ℃	-29 ～ 425 ℃	-29 ～ 540 ℃	-46 ～ 425 ℃
Tillämpligt medium	Vatten, stam 、 olja	Vatten, stam 、 olja	Salpetersyra	Vatten, stam 、 olja	Vatten, stam 、 olja	Salpetersyra

Huvudanslutningsdimensioner (mm)

STORLEK	L	D
Dn	L	Pn16	Pn25	Pn16	Pn25	Pn16	Pn25	Pn16	Pn25	Pn16	Pn25
15	130	95	95	65	65	45	45	4-14	4-14	14	16
20	150	105	105	75	75	55	55	4-14	4-14	14	16
25	160	115	115	85	85	65	65	4-14	4-14	14	16
30	180	140	140	100	100	78	78	4-19	4-19	16	18
35	200	150	150	110	110	85	85	4-19	4-19	16	18
50	250	165	165	125	125	100	100	4-19	4-19	16	20
65	265	185	185	145	145	120	120	4-19	4-19	18	22
80	280	200	200	160	160	135	135	8-19	8-19	20	22
100	300	220	220	180	180	155	160	8-19	8-19	20	24
125	325	250	270	210	220	185	188	8-19	8-28	22	28
150	350	285	300	240	250	210	218	8-23	8-28	24	30
200	400	340	360	295	310	265	278	12-23	12-28	26	34
250	450	405	425	355	370	320	332	12-28	12-31	30	36
300	500	460	485	410	430	375	390	12-28	16-31	30	40
350	550	520	555	470	490	435	448	16-28	16-34	34	44
400	600	580	620	525	550	485	505	16-31	16-37	36	48
450	650	640	670	585	600	545	555	20-31	20-37	40	50
500	700	715	730	650	660	608	610	20-34	20-37	44	52
600	800	840	845	770	770	718	718	20-37	20-41	48	56
700	900	910	960	840	875	788	815	24-37	24-44	50	60
800	1000	1025	1085	950	990	898	930	24-41	24-50	52	64
900	1100	1125	1185	1050	1090	998	1025	28-41	28-50	54	66
1000	1200	1255	1320	1170	1210	1110	1140	28-44	28-57	56	68
1200	1300	1485	1530	1390	1420	1325	1350	32-50	32-57	58	72

Huvudanslutningsdimensioner (mm)

PN (MP)	Dn (mm)	L	D	D1	D2	b	Z -φd
4.0	15	130	95	65	45	16	4-E14
	20	150	105	75	55	16	4-E14
	25	160	115	85	65	16	4-E14
	32	180	135	100	78	18	4-L19
	40	200	145	110	85	18	4-L19
	50	250	160	125	100	20	4-L19
	65	280	180	145	120	22	8-L19
	80	310	195	160	135	22	8-L19
	100	350	230	190	160	24	8-Ø23
	125	400	270	220	188	28	8-Å28
	150	450	300	250	218	30	8-Å28
	200	550	375	320	282	38	8-131
	250	650	445	385	345	42	12-Ø34
	300	750	510	450	408	46	12-Ø34
	350	850	570	510	465	52	16-Ø34
	400	950	655	585	535	58	16-Å41
	450	1050	680	610	560	60	20-Ø41
	500	1150	755	670	612	62	20-Ø48
	600	1350	890	795	730	62	20-s54
	700	1450	995	900	835	68	24-Ø54
	800	1650	1135	1030	960	76	24-s58
6.4	15	170	105	75	55	18	4-E14
	20	190	125	90	68	20	4-L19
	25	210	135	100	78	22	4-L19
	32	230	150	110	82	24	4-Ø23
	40	240	165	125	95	24	4-Ø23
	50	250	175	135	105	26	4-Ø23
	65	280	200	160	130	28	8-Ø23
	80	310	210	170	140	30	8-Ø23
	100	350	250	200	168	32	8-Ø25
	125	400	295	240	202	36	8-131
	150	450	340	280	240	38	8-Å34
	200	550	405	345	300	44	12-Ø34
	250	650	470	400	352	48	12-Ø41
	300	750	530	460	412	54	16-Å41
	350	850	595	525	475	60	16-Å41
	400	950	670	585	525	66	16-Ø48
	500	1150	800	705	640	70	20-s54
	600	1350	930	820	750	76	20-Ø58
